ここがポイント!
ケガキ作業に使える便利なセット品です。
曲尺+ストッパーによりケガキ作業の作業性をUPさせました。
突き当て位置を変えることで45度斜め線もケガキ可能になりました。
簡易的なハイトゲージとして使用可能です。
曲尺の目盛を使用してケガキ線の寸法取りが可能
ここがポイント!
曲尺にストッパーを取り付けることで長いケガキ線が引けます。
突き当て位置を変えることで45°のケガキ線が引けます。
逆向きに取り付けて高さ測定ができます。
曲尺の目盛を使用してケガキ線の寸法取りが可能です。
高い突き当て部が材料にしっかり当たるので、面取り材にも安定したケガキ線が引けます。
仕 様

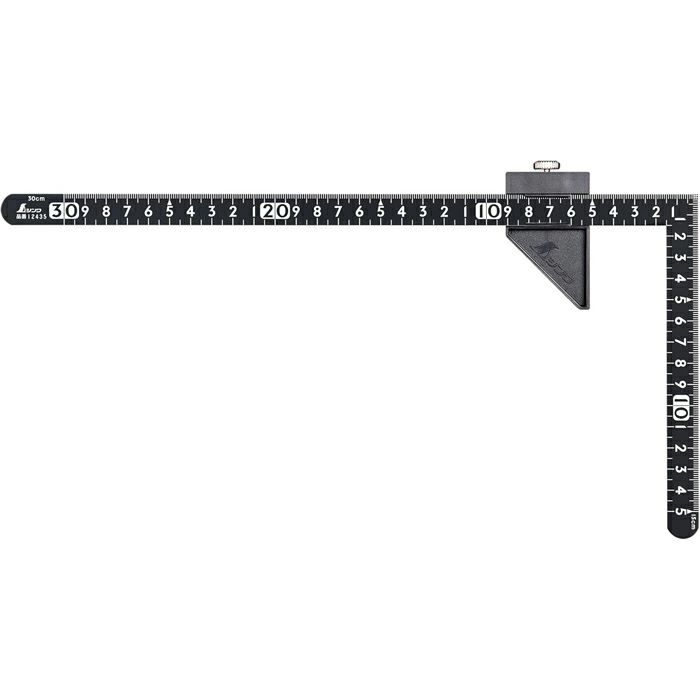

【曲尺:品番12435】
長 枝:
外目盛 30cm
内目盛 5mmピッチ30cm
短 枝:
外目盛 15cm
内目盛 5mmピッチ15cm
裏目盛:
長枝
外目盛 30cm
内目盛 5mmピッチ30cm
短枝
外目盛 15cm
内目盛 5mmピッチ15cm
角部形状:同厚
直角度:100mmにつき0.1mm以下
長さの許容差:±0.3mm
材 質:鉄
本体サイズ:
330(163)×15×1.3mm
製品質量:67g
【曲尺用ストッパー:品番12436】
対応曲尺サイズ:
厚さ:1.4mm以内
巾:15mm
ストッパー角度精度:
100mmにつき0.2mm以下※
※曲尺用ストッパー自体の精度です。取り付ける曲尺により精度は変化します。
材 質:本体:ABS樹脂
ねじ:鉄
板ばね:銅
サイズ:70×40×14mm
製品質量:17g
